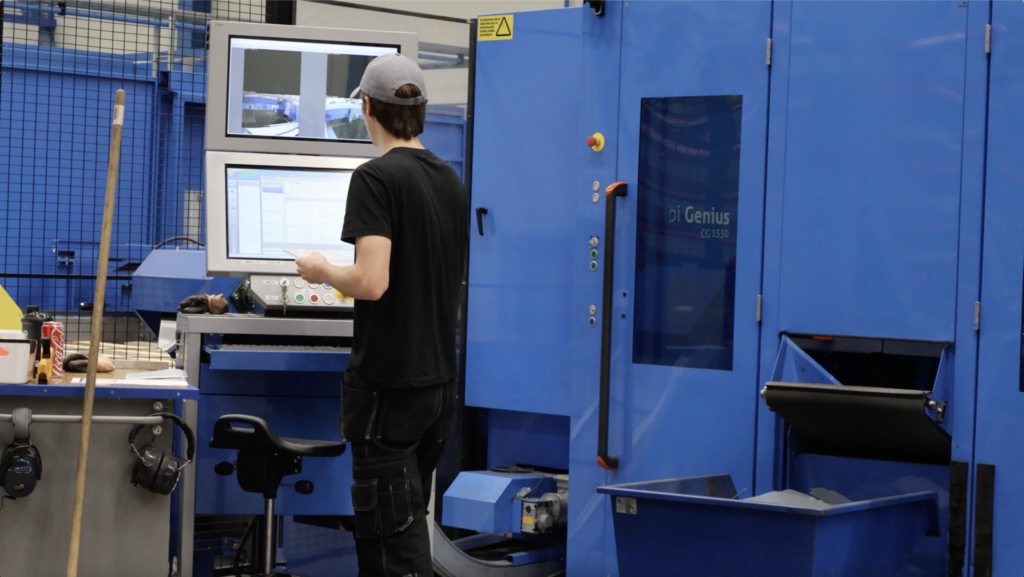

Vad är kombinerad laserskärning och stansning?
En kombimaskin för laserskärning och stansning förenar två av plåtbearbetningens viktigaste tekniker i en enda maskin. Istället för att köra detaljen genom först en stansmaskin och sedan en laserskärmaskin – med materialhantering, omspänning och ställtid däremellan – utför kombimaskinen allt i ett arbetsmoment. Det innebär att en plåtdetalj kan få stansade hål, präglade former och gängtappar tillsammans med laserskurna konturer och komplexa geometrier, utan att materialet behöver flyttas. Resultatet är kortare ledtider, högre precision och lägre styckkostnad. Hos Lagan Plåtprodukter erbjuder vi denna teknik via vår avancerade maskinpark, och den har blivit en av våra mest efterfrågade tjänster.
Hur fungerar en kombimaskin?
En kombimaskin är byggd kring två bearbetningshuvuden som delar samma maskinbord och CNC-styrning:
- Stanshuvudet – utrustat med ett revolvermagasin med upp till 60+ verktyg för hål, urtag, präglar, gängtappar och nibblingar.
- Laserhuvudet – en fiberlaser som skär fria konturer, invändiga urtag och komplexa former.
- Nesting: Detaljerna placeras optimalt på plåten för minimalt materialspill.
- Stansning: Alla hål, urtag, präglar och gängtappar utförs med stansverktygen.
- Laserskärning: Konturer och komplexa former skärs med fiberlasern.
- Utmatning: Färdiga detaljer sorteras automatiskt eller manuellt.
När lönar sig kombinerad bearbetning?
Kombinerad laserskärning och stansning är det optimala valet när detaljen kräver både stansoperationer och laserskurna former. Här är de vanligaste scenarierna:
Detaljer med hål OCH komplexa konturer
Ett elskåps bakstycke behöver kanske 50 runda ventilationshål (snabbast med stansning) men även ett laserskuret urtag för en kabelgenomföring med specifik form. Kombimaskinen hanterar båda utan att detaljen behöver flyttas.
Präglade former i laserskurna detaljer
Om detaljen behöver louverpräglar för ventilation, sänkta gängtappar för skruvförband eller präglade förstyvningar – operationer som bara kan göras med stansverktyg – samtidigt som konturerna är för komplexa för enbart stansning.
Blandade serier
Vid produktion av flera olika detaljer från samma plåt kan kombimaskinen optimera nesting och bearbetning för alla varianter i ett program, utan verktygsbyte mellan ordrar.
Fördelar jämfört med separata maskiner
Kortare ledtid
Genom att eliminera materialhantering mellan två maskiner sparas både tid och risk för skador. En detalj som tidigare krävde två maskinoperationer med mellantransport görs nu i ett moment.
Högre precision
När alla operationer utförs med samma referenspunkt (nollpunkt) på samma maskin, elimineras positionsfel som kan uppstå vid omspänning. Hålpositioner och konturer matchar perfekt.
Lägre kostnad per detalj
Färre maskinstopp, ingen manuell hantering mellan steg och optimerad bearbetningsordning ger lägre totalkostnad – särskilt vid medel- och stora serier.
Det bästa av två världar
- Stansningens styrkor: Hög hastighet för hål och urtag, präglade former, gängtappar, nibblingar
- Laserns styrkor: Fria konturer, komplexa former, tjockare material, finare toleranser i snitt
Stansning, laser eller kombi – hur väljer man?
Valet beror på detaljens krav: Enbart stansning räcker när:
- Detaljen har bara hål, rektangulära urtag och raka kanter
- Serierna är stora och alla former kan stansas
- Snabbaste möjliga cykeltid är viktigast
- Detaljen har enbart konturer och hål utan präglar
- Materialet är för tjockt för stansning (>6 mm)
- Serien är liten eller det handlar om prototyper
- Detaljen kräver både stansade och laserskurna operationer
- Präglar, gängtappar eller louver-former ingår
- Precision mellan hål och konturer är kritisk
- Ledtid och styckkostnad ska optimeras
Branscher och tillämpningar
Kombinerad bearbetning används brett inom industrin:
- Elskåp och automationsskåp – backplanes med hundratals hål plus laserskurna urtag
- Ventilationskomponenter – flänsplåtar med hålcirklar och laserskurna anslutningsprofiler
- Telekommunikation – 19″-rack och serverskåp med komplexa hålmönster
- Belysning – reflektorer med präglade former och precisionskonturer
- Maskinbyggnad – paneler och kåpor med monteringshål och fria former
Kontakta oss
Vill du veta om kombinerad laserskärning och stansning passar din detalj? Skicka din ritning eller CAD-fil till info@lpp.se eller ring +46 372 342 40. Vi analyserar din detalj och rekommenderar den mest kostnadseffektiva tillverkningsmetoden.
